ČSN EN IEC 62933-1 - Systémy pro akumulaci elektrické energie (EES) – Část 1: Terminologický slovník
| Stáhnout normu: | ČSN EN IEC 62933-1 (Zobrazit podrobnosti) |
| Datum vydání/vložení: | 2018-11-01 |
| Třidící znak: | 364500 |
| Obor: | Systémy pro akumulaci elektrické energie (EES) |
| ICS: |
|
| Stav: | Platná |
4.1.1 nabíjecí/vybíjecí cyklus
(charging/discharging cycle) pracovní cyklus systému EES, který se skládá ze čtyř řízených fází od počátečního stavu nabití až po konečný stav nabití, konkrétně: nabíjecí fáze, následná prodleva, následovaná vybíjecí fází a nakonec nová prodleva
POZNÁMKA 1 k heslu Na obrázku 1, T1 je doba trvání nabíjecí fáze, E1 je energie naměřená na primárním POC během nabíjecí fáze, T2 je délka prodlevy po nabití, E2 =0 (tudíž je v obrázku vynechána), T3 je doba trvání vybíjecí fáze, E3 je energie naměřená na primárním POC během vybíjecí fáze, T4 je délka prodlevy po vybití, E4 =0 (tudíž je v obrázku vynechána) a E0 je úvodní stav nabití. T2 =0 nebo T4 =0 jsou možné volby. Nabíjecí avybíjecí fáze mají obecně lineární průběh (konstantní činný výkon), jsou však možné i jiné průběhy.

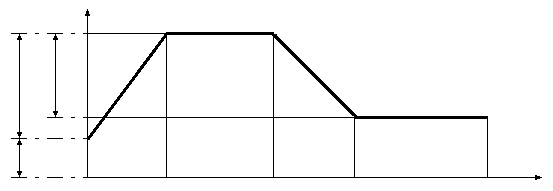

Obrázek 1– Ilustrační příklad nabíjecího/vybíjecího cyklu systému EES
4.1.1 charging/discharging cycleXE "charging/discharging cycle"
EES system duty-cycle consisting of four controlled phases from an initial state of charge to a final state of charge, in particular: a charge phase, then a pause, then a discharge phase and finally a new pause Note 1 to entry: In Figure 1, T1 is the duration of the charge phase, E1 is the energy measured at the primary POC during the charge phase, T2 is the duration of the pause after charge, E2 = 0 (so it is omitted in the figure), T3 is the duration of the discharge phase, E3 is the energy measured at the primary POC during the discharge phase, T4 is the duration of the pause after the discharge, E4 = 0 (so it is omitted in the figure) and E0 is the initial state of charge. T2 = 0 or T4 = 0 are possible options. The patterns of the charge and discharge phases are generally linear (constant active power); however different patterns are possible as well.
Figure 1 – Illustrative example of EES system charging/discharging cycle
