ČSN EN ISO 178 - Plasty – Stanovení ohybových vlastností
| Stáhnout normu: | ČSN EN ISO 178 (Zobrazit podrobnosti) |
| Datum vydání/vložení: | 2019-11-01 |
| Zdroj: | https://www.iso.org/obp/ui#iso:std:iso:178:ed-6:v1:en |
| Třidící znak: | 640607 |
| Obor: | Zkoušení plastů a výrobků z plastů |
| ICS: |
|
| Stav: | Platná |
‹
Nahlásit chybu

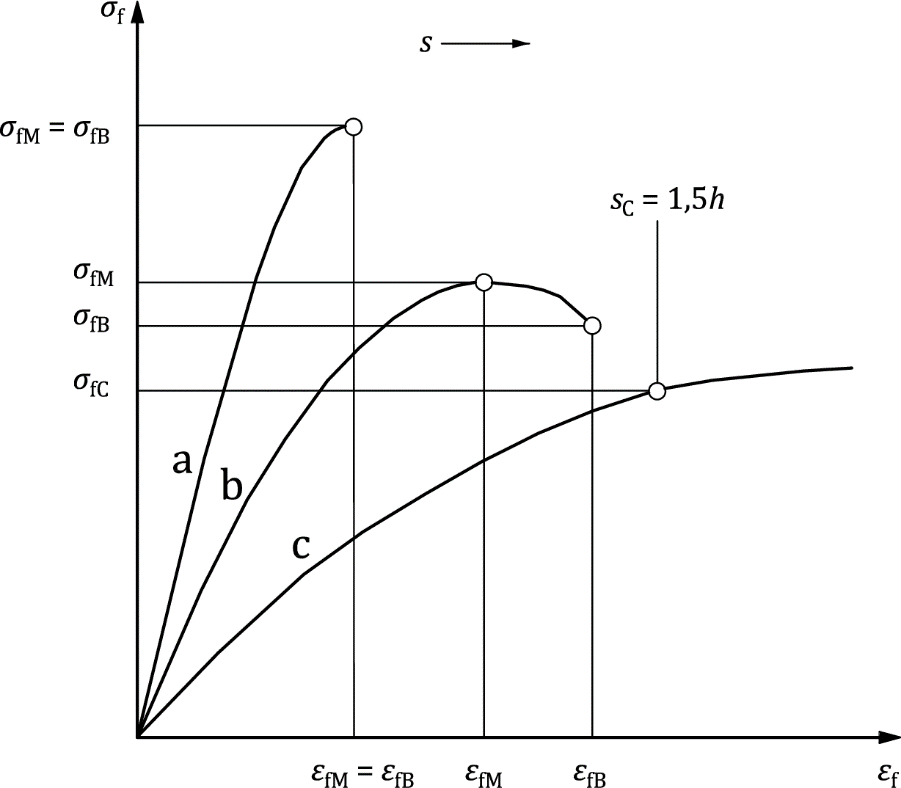

křivka a Zkušební těleso se zlomí před mezí kluzu. křivka b Zkušební těleso vykazuje na křivce maximum a poté se zlomí před dosažením smluvního průhybu sC. křivka c Zkušební těleso nevykazuje mez kluzu ani se nezlomí před dosažením smluvního průhybu sC. Obrázek 1 – Typické křivky napětí v ohybu (f versus deformace ohybem (f a průhyb s
Key
3.8 deformace ohybem
(flexural strain) (f jmenovitá poměrná změna délky elementu vnějšího povrchu zkušebního tělesa uprostřed rozpětí podpěr POZNÁMKA 1 k heslu Vyjadřuje se jako bezrozměrný poměr nebo v procentech (%). POZNÁMKA 2 k heslu Počítá se podle vztahů v rovnici (6) a (7). křivka a Zkušební těleso se zlomí před mezí kluzu. křivka b Zkušební těleso vykazuje na křivce maximum a poté se zlomí před dosažením smluvního průhybu sC. křivka c Zkušební těleso nevykazuje mez kluzu ani se nezlomí před dosažením smluvního průhybu sC. Obrázek 1 – Typické křivky napětí v ohybu (f versus deformace ohybem (f a průhyb s
3.8 flexural strain
εf nominal fractional change in length of an element of the outer surface of the test specimen at midspan Note 1 to entry: It is expressed as a dimensionless ratio or a percentage (%). Note 2 to entry: It is calculated in accordance with the relationships given in Formulae (6) and (7). Key curve a
specimen that breaks before yielding
curve b
specimen that gives a maximum and then breaks before the conventional deflection, sC
curve c
specimen that neither gives a maximum nor breaks before the conventional deflection, sC
Figure 1 — Typical curves of flexural stress, σf, versus flexural strain, εf, and deflection, s
