3.5.1401 skoková odezva
(step response) doba trvání mezi okamžikem, kdy měřená hodnota (nebo dodaná veličina) je podrobena stanovené skokové změně a okamžikem, kdy údaj (nebo dodaná veličina) dosáhne a zůstane ve stanovených mezích své konečné ustálené hodnoty POZNÁMKA 1 k heslu Viz grafické vysvětlení na obrázku 1404. a pro periodický průběh b pro periodický průběh u
Vstupní proměnná veličina
U0
Počáteční hodnota proměnné veličiny
Us
Skoková výška vstupní proměnné veličiny
v
Výstupní proměnná veličina
V0, V∞
vm
Překmit
2 vs
Stanovená toleranční mez
Tsr
Doba skokové odezvy
Ts
Doba ustálení
Tt
Prodleva

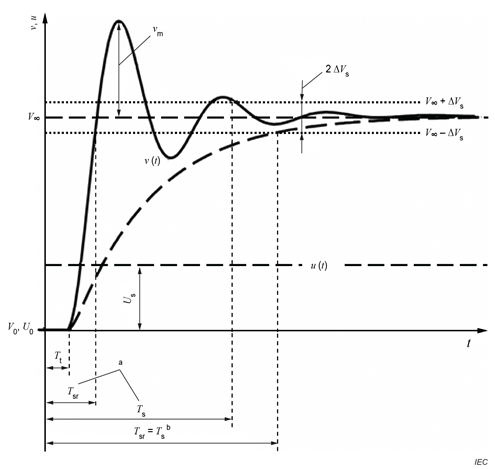

Obrázek 1404 – Typické skokové odezvy systému POZNÁMKA 2 k heslu Prodleva zahrnuje dobu zpoždění. [ZDROJ: IEC 60050-311:2001, 311-06-04 a IEC 60050-351:2013, 351-45-27 modifikováno – POZNÁMKA 1 k heslu byla doplněna; poznámky ke zdrojům byly odstraněny.]3.5.1401 step response
duration between the instant when the measurand (or quantity supplied) is subjected to a specified abrupt change and the instant when the indication (or quantity supplied) reaches, and remains within specified limits of, its final steady-state value Note 1 to entry: See graphical explanation in Figure 1404. a For periodic behaviour b For aperiodic behaviour u
Input variable
U0
Initial value of the input variable
Us
Step height of the input variable
v
Output variable
V0, V∞
Steady-state values before and after application of the step
vm
Overshoot
2 vs
Specified tolerance limit
Tsr
Step response time
Ts
Settling time
Tt
Dead time
Figure 1404 – Typical step responses of a system Note 2 to entry: The dead time includes the delay time. [SOURCE: IEC 60050-311:2001, 311-06-04 and IEC 60050-351:2013, 351-45-27 modified – Note 1 to entry has been added; the notes of the sources have been deleted.]
