ČSN EN 215 - Termostatické ventily pro otopná tělesa – Požadavky a zkušební metody
| Stáhnout normu: | ČSN EN 215 (Zobrazit podrobnosti) |
| Datum vydání/vložení: | 2020-06-01 |
| Třidící znak: | 061150 |
| Obor: | Otopná tělesa a příslušenství pro ústřední vytápění |
| Stav: | Platná |
‹
Nahlásit chybu
Key
3.4.4 hystereze
(hysteresis) teplotní rozdíl mezi otevíracími a uzavíracími charakteristikami dosaženými při shodném průtoku POZNÁMKA 1 k heslu Viz obrázek 9. POZNÁMKA 2 k heslu Pokud se otevírací a uzavírací charakteristiky vzájemně kříží, bude se hodnota hystereze měřit při P-odchylce 1 K. Legendaqm
průtok
a
otevírací charakteristika
S
teplotní bod S
T
teplota vodní lázně
b
uzavírací charakteristika
c
teoretická charakteristika
d
hystereze
e
uzavírací teplota
f
otevírací teplota

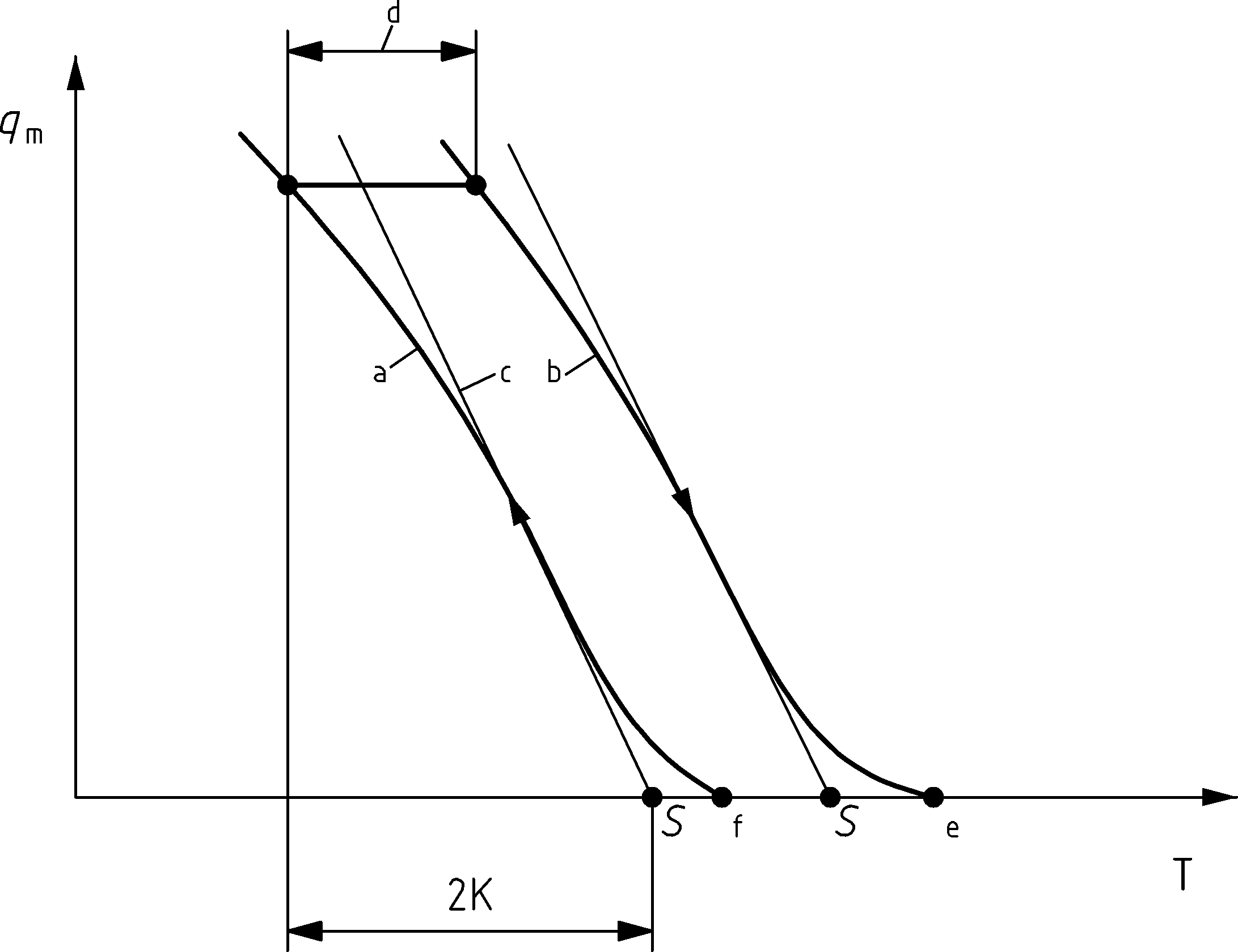

Obrázek 9 – Názorný graf charakteristických křivek3.4.4 hysteresis
temperature difference between the opening and closing curves obtained at the same flow rate Note 1 to entry: See Figure 9. Note 2 to entry: If the opening and the closing curves cross each other the value of the hysteresis will be measured at 1 K P-deviation. Key qm
flow rate
a
opening curve
S
temperature point S
T
water bath temperature
b
closing curve
c
theoretical curve
d
hysteresis
e
closing temperature
f
opening temperature
Figure 9 — Explanatory graph of characteristic curves
