ČSN EN 15497 - Konstrukční rostlé dřevo spojované zubovitým spojem - Požadavky na funkční vlastnosti a minimální výrobní požadavky
| Stáhnout normu: | ČSN EN 15497 (Zobrazit podrobnosti) |
| Datum vydání/vložení: | 2015-04-01 |
| Třidící znak: | 731714 |
| Obor: | Dřevěné konstrukce, navrhování |
| ICS: |
|
| Stav: | Platná |
‹
Nahlásit chybu
POZNÁMKA 1 k heslu Viz obrázek 2.

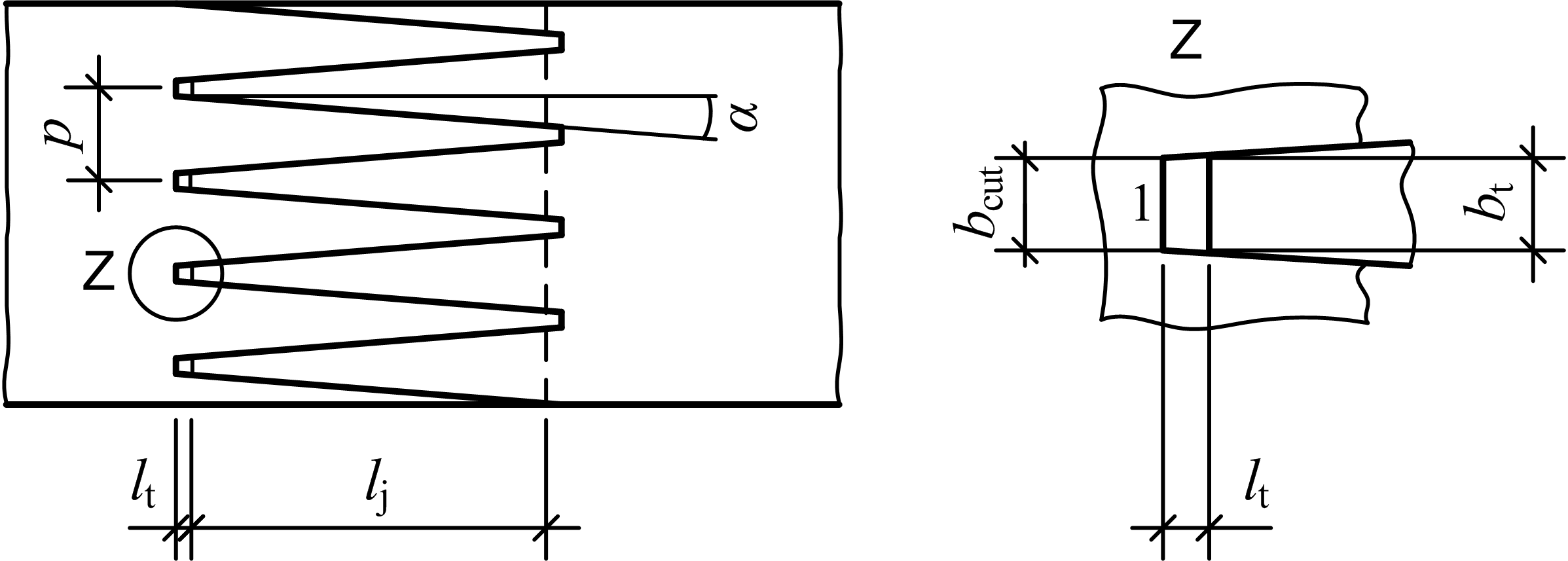

Legenda 1 základna zářezu lj délka ozubu p rozteč ozubů ( sklon ozubu lt vůle v zubovitém spoji bcut šířka zakončení frézy bt šířka tupého zakončení ozubu Obrázek 2 – Typický profil zubovitého spoje
Key
3.3 zubovitý spoj
(finger joint) do sebe zapadající podélný spoj vytvořený opracováním více stejných, konických souměrných ozubů v čelech dřevěných prvků použitím frézy na zubovité spoje, které se potom slepíPOZNÁMKA 1 k heslu Viz obrázek 2.
Legenda 1 základna zářezu lj délka ozubu p rozteč ozubů ( sklon ozubu lt vůle v zubovitém spoji bcut šířka zakončení frézy bt šířka tupého zakončení ozubu Obrázek 2 – Typický profil zubovitého spoje
3.3 finger joint
interlocking end joint formed by machining a number of similar, tapered, symmetrical fingers in the ends of timber members using a finger joint cutter and then bonded together Note 1 to entry: See Figure 2: Key 1
slot base
lj
finger length
p
pitch
α
finger angle
lt
tip gap
bcut
tip width of the cutter
bt
tip width
Figure 2 — Typical profile of a finger joint
