ČSN EN 13964 ed. 2 - Zavěšené podhledy - Požadavky a metody zkoušení
| Stáhnout normu: | ČSN EN 13964 ed. 2 (Zobrazit podrobnosti) |
| Datum vydání/vložení: | 2015-03-01 |
| Třidící znak: | 744521 |
| Obor: | Stropy a podlahy |
| ICS: |
|
| Stav: | Platná |
‹
Nahlásit chybu
Legenda 1 kazeta 2 lamela 3 lineární dílec Obrázek 2 – Membránové dílce podhledu
POZNÁMKA Různé okraje mohou být použity v různých kombinacích. Okraje mohou být označeny příslušným písmenným kódem. Jiné tvary hran jsou možné a dostupné. Obrázek 3 – Detaily typických hran objemových membránových dílců podhledu
POZNÁMKA Různé okraje mohu být použity v různých kombinacích. Okraje mohou být označeny příslušným písmenným kódem. Jiné tvary hran jsou možné a dostupné. Obrázek 4 – Detaily typických hran tenkých šablonových membránových dílců podhledu 3.4 Typické systémy zavěšených podhledů s použitím objemových nebo tenkých šablonových materiálů
Key 1 tile 2 plank 3 linear component Figure 2 — Ceiling membrane components
NOTE Various edges may be used in different combinations. Edges may be designated using the relevant letter code. Other edge forms are possible and available. Figure 3 — Typical edge details of volume ceiling membrane components
NOTE Various edges may be used in different combinations. Edges may be designated using the relevant letter code. Other edge forms are possible and available.
3.3.7 lineární dílec

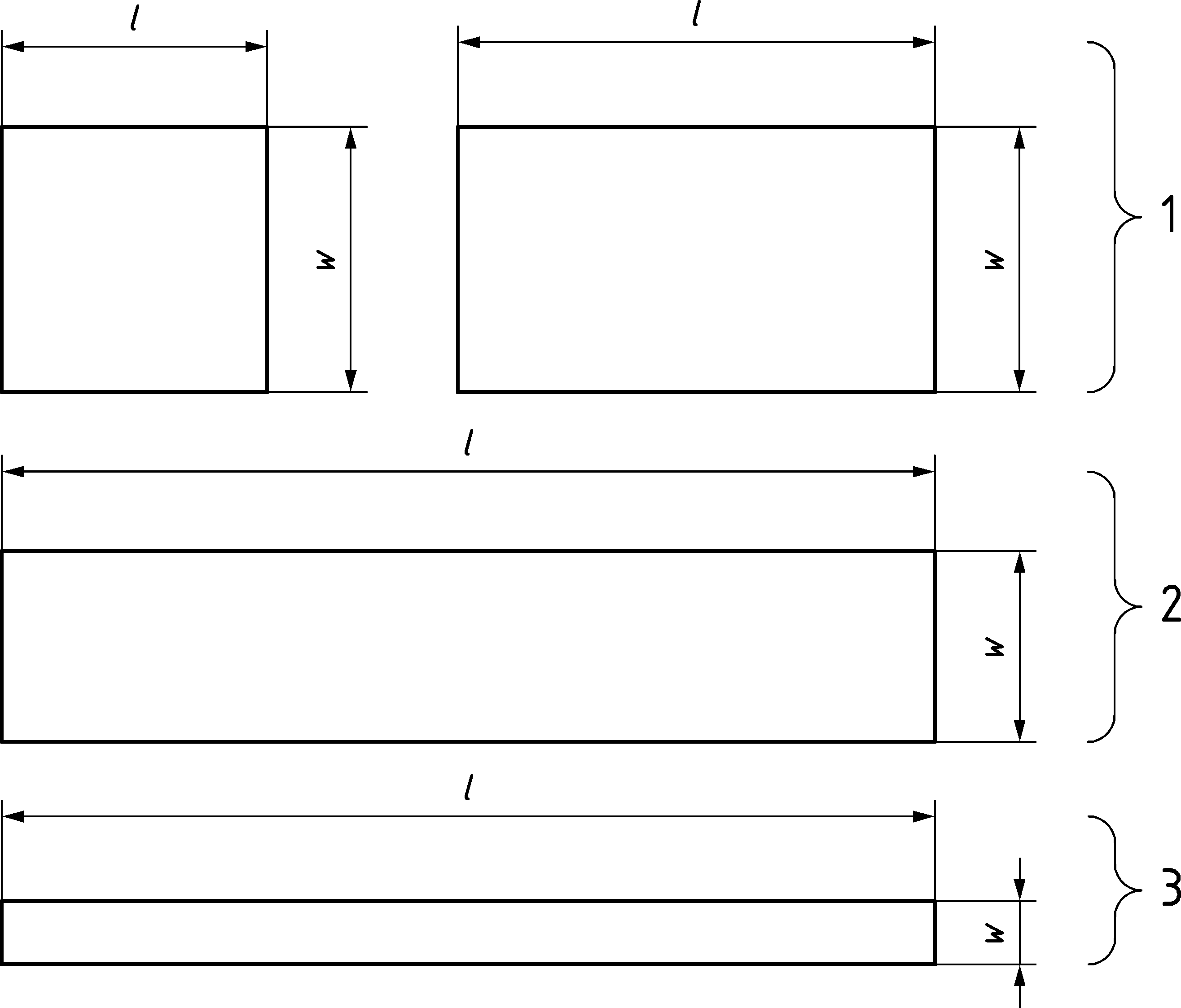

(linear component) dílec s relativně malou šířkou (w), u kterého se má obecně měřit délka (l) (viz obrázek 2) Legenda 1 kazeta 2 lamela 3 lineární dílec Obrázek 2 – Membránové dílce podhledu
A
D
B
E
C
F
LegendaA čtvercová

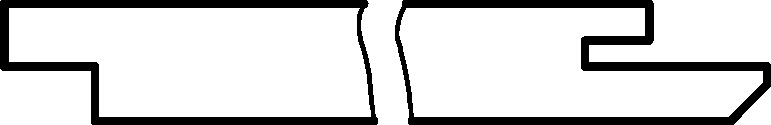

D polodrážková a drážková

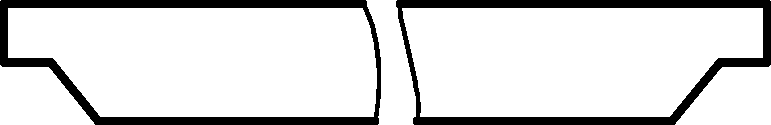

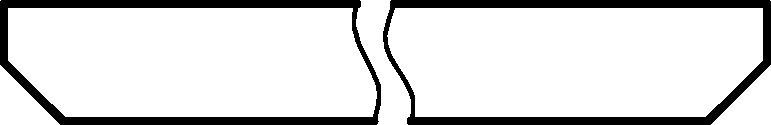

B s úkosem
E polodrážková
C drážková
F s perem a drážkou

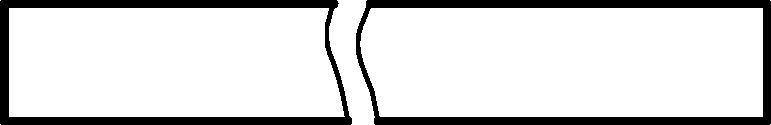

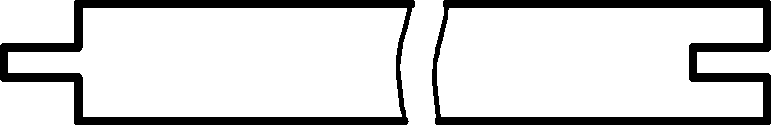

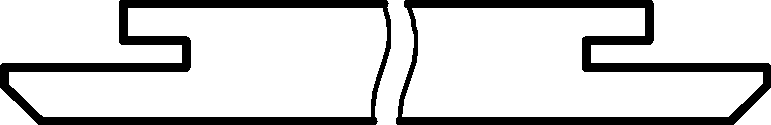

POZNÁMKA Různé okraje mohou být použity v různých kombinacích. Okraje mohou být označeny příslušným písmenným kódem. Jiné tvary hran jsou možné a dostupné. Obrázek 3 – Detaily typických hran objemových membránových dílců podhledu
A
R
B
S
P
T
Q
U

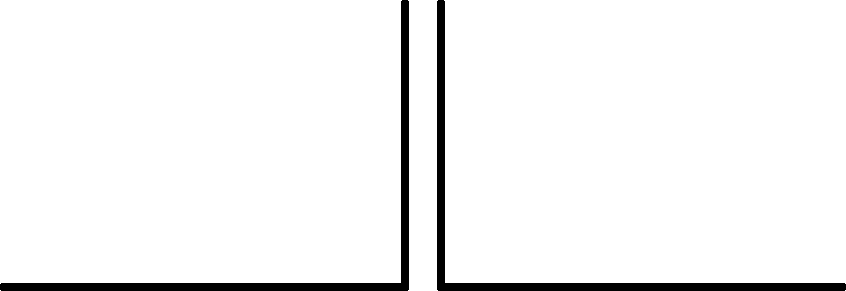

LegendaA čtvercová
R s vypouklinou nebo vydutinou

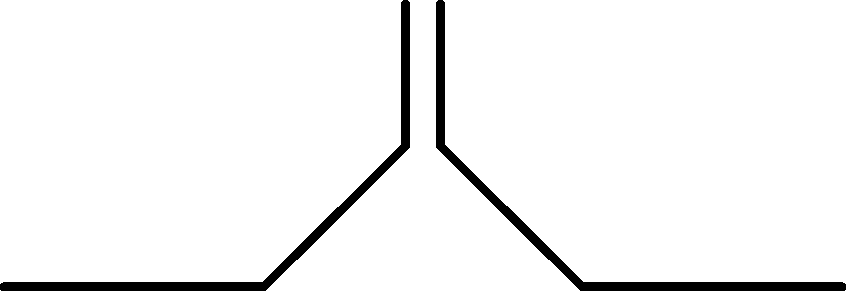

B s úkosem

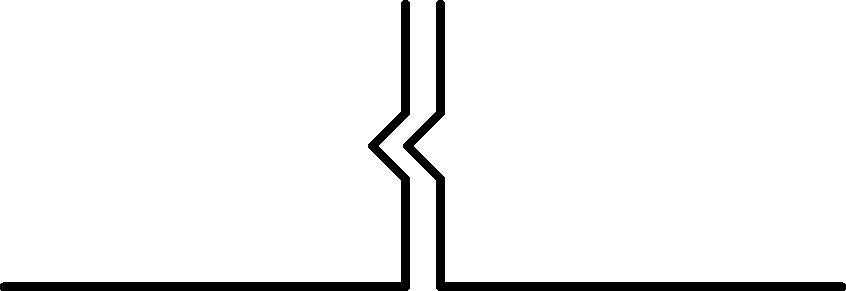

S s perem a drážkou

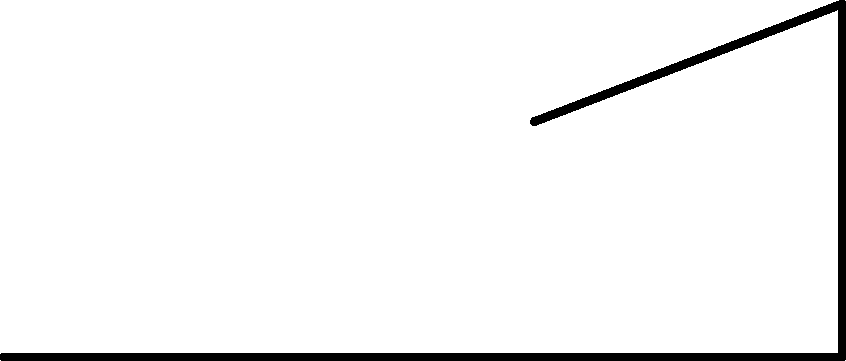

P s křídlovou patkou

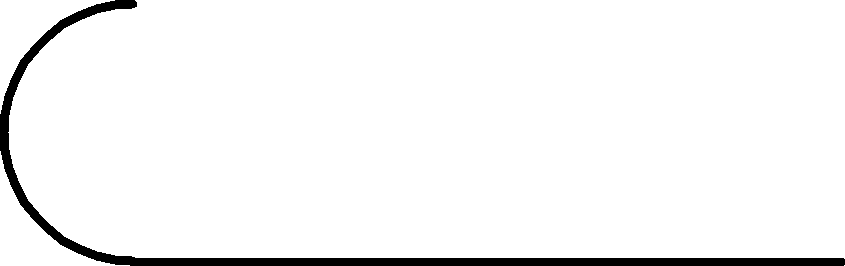

T zaoblená
Q s polodrážkou
U zpětně zahnutá

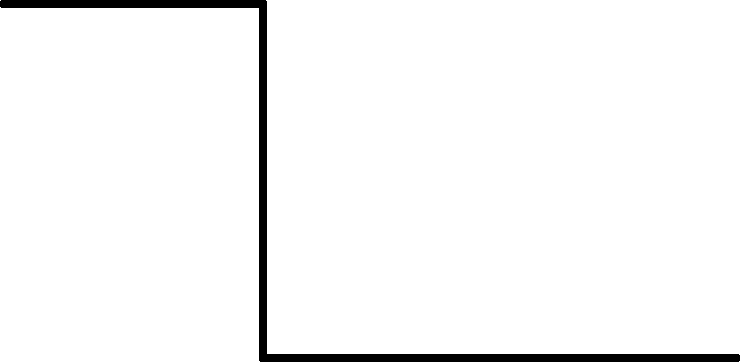

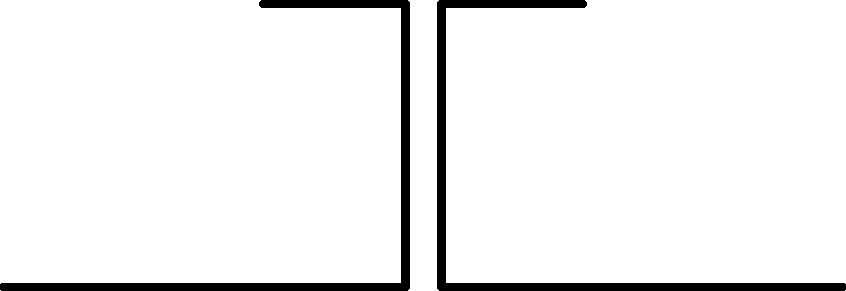

POZNÁMKA Různé okraje mohu být použity v různých kombinacích. Okraje mohou být označeny příslušným písmenným kódem. Jiné tvary hran jsou možné a dostupné. Obrázek 4 – Detaily typických hran tenkých šablonových membránových dílců podhledu 3.4 Typické systémy zavěšených podhledů s použitím objemových nebo tenkých šablonových materiálů
3.3.7 linear component
component of relatively narrow width (w) and of which the length (l) is generally made to measure (see Figure 2) Key 1 tile 2 plank 3 linear component Figure 2 — Ceiling membrane components
A
D
B
E
C
F
KeyA squared
D rebated and grooved
B bevelled
E rebated
C grooved
F tongued and grooved
NOTE Various edges may be used in different combinations. Edges may be designated using the relevant letter code. Other edge forms are possible and available. Figure 3 — Typical edge details of volume ceiling membrane components
A
R
B
S
P
T
Q
U
KeyA squared
R rilled or bumped
B bevelled
S tongued and grooved
P return flanged
T rounded
Q rebated
U reverted
NOTE Various edges may be used in different combinations. Edges may be designated using the relevant letter code. Other edge forms are possible and available.
