ČSN EN 14592+A1 - Dřevěné konstrukce - Kolíkové spojovací prostředky - Požadavky
| Stáhnout normu: | ČSN EN 14592+A1 (Zobrazit podrobnosti) | |
| Změny: |
|
|
| Datum vydání/vložení: | 2012-10-01 | |
| Třidící znak: | 732862 | |
| Obor: | Dřevěné konstrukce, provádění | |
| ICS: |
|
|
| Stav: | Neplatná |
3.9 jmenovitý průměr
pro vruty určené pro použití v nosných dřevěných konstrukcích je d největší vnější průměr průřezu závitové části, a pro hřebíky je d nejmenší vnější průřezový rozměr neprofilové části, při měření podle 5.3
POZNÁMKA Pro hřebíky s hladkým dříkem, šroubovitě válcované hřebíky nebo drážkované hřebíky, určené pro použití v nosných dřevěných konstrukcích, je d nejmenší vnější průměr průřezu hřebíku z kruhového drátu, nebo rozměr délky strany nejmenšího průřezu pro čtvercový hřebík; pro všechny ostatní profilované hřebíky, určené pro použití v nosných dřevěných konstrukcích je d nejmenší průměr průřezu původního válcovaného drátu, ze kterého byl profilovaný hřebík vyroben (viz obrázek 1).
!

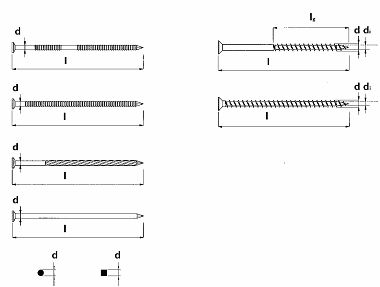

a) Jmenovitý průměr d a délka l hřebíků (vlevo) a vrutů (vpravo). Pro vruty je ukázána profilovaná délka, viz také obrázek 3

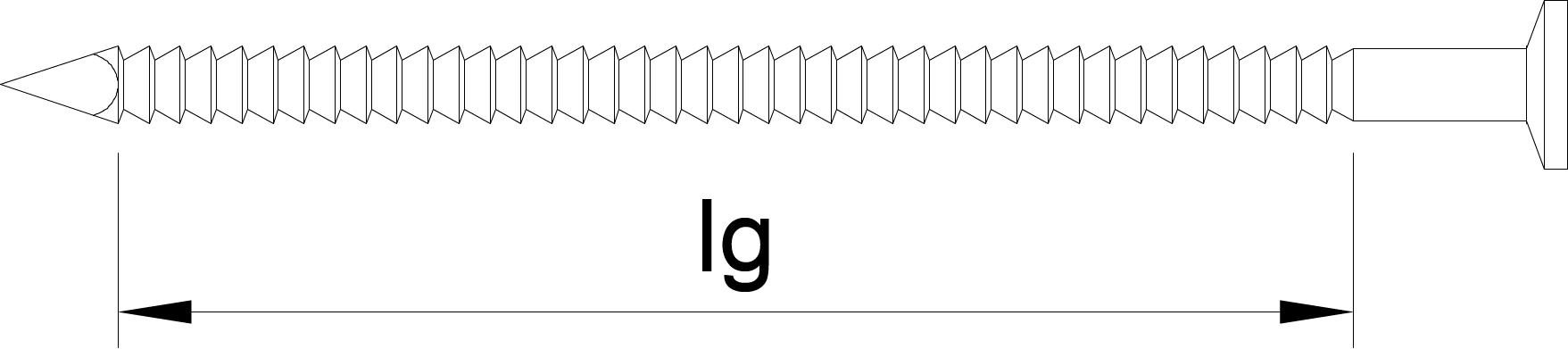

b) Délka profilované části Ig profilovaných hřebíků
Obrázek 1 – Jmenovitý průměr, délka a délka profilované části hřebíků a vrutů"
3.9 nominal diameter
screws intended for use in load bearing timber structures, d being the maximum outer cross-section diameter of the threaded part, and for nails d being the minimum outer cross-sectional dimension of the unprofiled part, when measured as described in 5.3
NOTE For plain shank nails, spiral rolled nails or annular ring shank nails, intended for use in load bearing timber structures, d is the minimum outer cross-sectional diameter of the round nail wire, or the side length dimension of the minimum cross-sectional for a square nail, for all other profiled nails, intended for use in load bearing timber structures; d is the minimum cross-sectional diameter of the original wire rod, from which the profiled nail has been produced (see Figure 1).
!
a) Nominal diameter d and length l of nails (left) and screws (right). For screws the threaded length is shown, see also Figure 3
b) Length of the threaded part lg of threaded nails
Figure 1 – Nominal diameter, length and length of the threaded part of nails and screws"
