ČSN EN ISO 527-1 - Plasty – Stanovení tahových vlastností – Část 1: Obecné principy
| Stáhnout normu: | ČSN EN ISO 527-1 (Zobrazit podrobnosti) |
| Datum vydání/vložení: | 2020-04-01 |
| Zdroj: | https://www.iso.org/obp/ui#iso:std:iso:527:-1:ed-3:v1:en |
| Třidící znak: | 640604 |
| Obor: | Zkoušení plastů a výrobků z plastů |
| Stav: | Platná |
‹
Nahlásit chybu

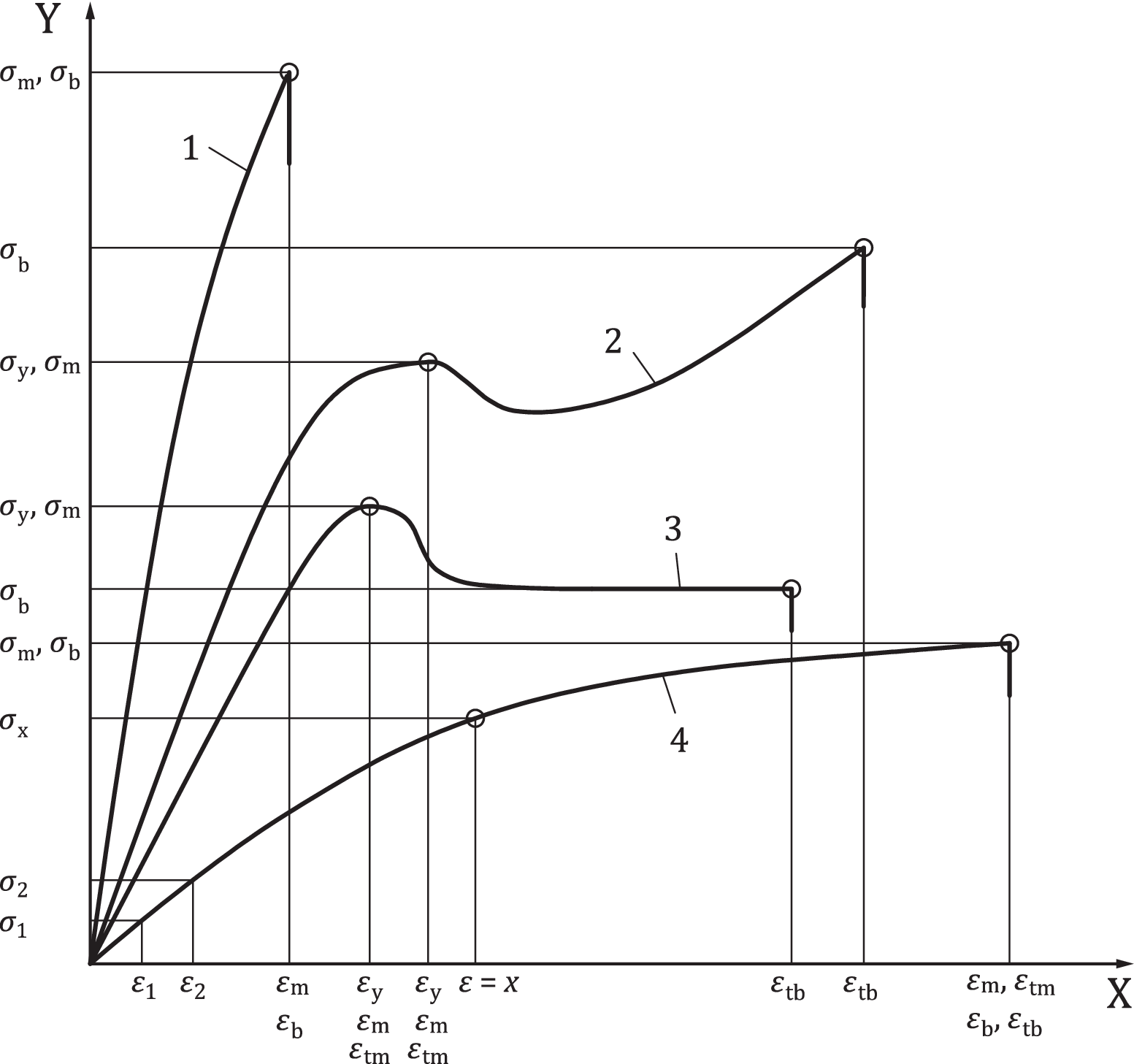

Legenda X poměrné prodloužení/nebo jmenovité poměrné prodloužení Y napětí 1 Křivka (1) představuje křehký materiál, vykazující porušení bez meze kluzu při nízkých poměrných prodlouženích. Křivka (4) představuje měkký materiál podobný pryži, vykazující porušení při vyšších poměrných prodlouženích (˃ 50 %). 2, 3 Křivky (2) a (3) představují materiály, které mají mez kluzu s rostoucím napětím (2) a bez rostoucího napětí (3) za mezí kluzu. Křivky (2) a (3) jsou křivkami „napětí vs. poměrné prodloužení“ do meze kluzu a „napětí vs. jmenovité poměrné prodloužení“ za mezí kluzu. 4 Křivka (4) může být buď napětí vs. poměrné prodloužení, nebo napětí vs. jmenovité poměrné prodloužení v závislosti na použitém zkušebním zařízení Obrázek 1 – Typické křivky napětí/poměrné prodloužení
Key
3.13 polotuhý plast
(semi-rigid plastic) plast, který má modul pružnosti v ohybu (nebo, pokud to není možné, v tahu) mezi 70 MPa a 700 MPa v rámci daného souboru podmínek Legenda X poměrné prodloužení/nebo jmenovité poměrné prodloužení Y napětí 1 Křivka (1) představuje křehký materiál, vykazující porušení bez meze kluzu při nízkých poměrných prodlouženích. Křivka (4) představuje měkký materiál podobný pryži, vykazující porušení při vyšších poměrných prodlouženích (˃ 50 %). 2, 3 Křivky (2) a (3) představují materiály, které mají mez kluzu s rostoucím napětím (2) a bez rostoucího napětí (3) za mezí kluzu. Křivky (2) a (3) jsou křivkami „napětí vs. poměrné prodloužení“ do meze kluzu a „napětí vs. jmenovité poměrné prodloužení“ za mezí kluzu. 4 Křivka (4) může být buď napětí vs. poměrné prodloužení, nebo napětí vs. jmenovité poměrné prodloužení v závislosti na použitém zkušebním zařízení Obrázek 1 – Typické křivky napětí/poměrné prodloužení
3.13 semi-rigid plastic
plastic that has a modulus of elasticity in flexure (or, if that is not applicable, in tension) between 70 MPa and 700 MPa under a given set of conditions Key X
strain and/or nominal strain
Y
stress
1
Curve (1) represents a brittle material, breaking without yielding at low strains. Curve (4) represents a soft rubberlike material breaking at larger strains (>50 %).
2, 3
Curves (2) and (3) represent materials that have a yield point with (2) or without (3) stress increase after yielding. Curves (2) and (3) are curves “stress vs. strain” up to the yield point and “stress vs. nominal strain” beyond the yield point.
4
Curve (4) may be either stress vs. strain or stress vs. nominal strain depending on equipment used.
Figure 1 — Typical stress/strain curves
