ČSN ISO 21940-2 - Vibrace – Vyvažování rotorů – Část 2: Slovník
| Stáhnout normu: | ČSN ISO 21940-2 (Zobrazit podrobnosti) |
| Datum vydání/vložení: | 2018-04-01 |
| Zdroj: | https://www.iso.org/obp/ui/#iso:std:iso:21940:-2:ed-1:v1:en |
| Třidící znak: | 011449 |
| Obor: | Management hospodaření s energií |
| ICS: |
|
| Stav: | Platná |
3.1.12 faktor modálního zesílení; Mn
poměr velikosti modálního vektoru výchylky vibrací k velikosti modální excentricity pro n-tý ohybový mód (3.1.10)

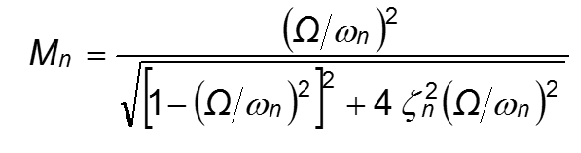

POZNÁMKA 1 k heslu Faktor modálního zesílení je bezrozměrová veličina. Pro n-tý mód je vyjádřena jako:
kde je
W úhlová rychlost vyjádřená v radiánech za sekundu;
wn netlumená vlastní úhlová frekvence vyjádřená v radiánech za sekundu;
zn poměrné modální tlumení (3.1.13).
POZNÁMKA 2 k heslu Faktor modálního zesílení při ohybových rezonančních otáčkách (3.1.5) se označuje „modální citlivost“.
3.1.12 modal amplification factor; Mn
ratio of the magnitude of the modal vibration displacement vector to the magnitude of the modal eccentricity for the nth flexural mode (3.1.10)
Note 1 to entry: Modal amplification factor is a non-dimensional quantity. It is expressed for the nth mode as
where
W is the angular velocity expressed in radians per second;
wn is the undamped natural angular frequency expressed in radians per second;
zn is the modal damping ratio (3.1.13).
Note 2 to entry: The modal amplification factor at the flexural resonance speed (3.1.5) is called “modal sensitivity”.
