ČSN EN 1330-9 - Nedestruktivní zkoušení - Terminologie - Část 9: Termíny používané při zkoušení akustickou emisí

Stáhnout normu: ČSN EN 1330-9 (Zobrazit podrobnosti)
Datum vydání/vložení: 2018-02-01
Třidící znak: 015005
Obor: Všeobecné zkušební metody (pro víceúčelové použití)
ICS:
  • 01.040.19 - Zkušebnictví (názvosloví)
  • 19.100 - Nedestruktivní zkoušení
Stav: Platná
Terminologie normy
Nahlásit chybu

2.4.2 parametry nespojitého signálu

specifické parametry popisující nespojitý signál (například maximální amplituda, doba trvání, doba náběhu, energie)

POZNÁMKA 1 k heslu Viz obrázek 3.

Legenda

1 nespojitý signál – doba jeho náběhu

2 nespojitý signál – maximum amplitudy

3 práh detekce akustické emise

4 čas

5 nespojitý signál, doba jeho trvání

6 nespojitý signál, počet jeho překmitů

7 napětí

8 první překročení prahu

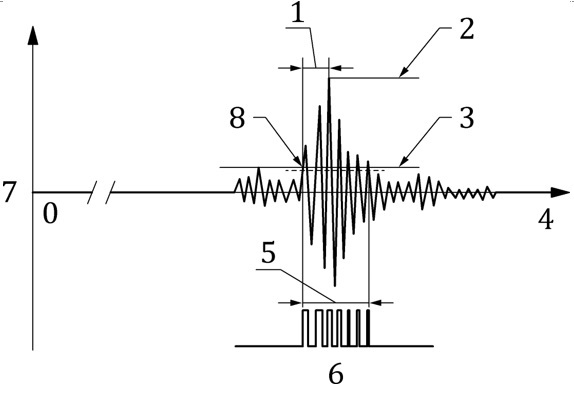

Obrázek 3 – Parametry nespojitého signálu

2.4.2 burst signal parameters

specific parameters describing a burst signal (e.g. maximum amplitude, duration, rise time, energy)

Note 1 to entry: See Figure 3.

Key

1 burst signal rise-time

2 burst signal maximum amplitude

3 acoustic amission detection thresold

4 time

5 burst signal duration

6 burst signal ring down count

7 voltage

8 first thresold crossing

Figure 3 – Parameters of a burst signal
