ČSN EN 1870-15 - Bezpečnost dřevozpracujících strojů - Kotoučové pily - Část 15: Několikakotoučové pily pro příčné řezání se strojním posuvem obrobku a s ručním zakládáním a/nebo odebíráním
| Stáhnout normu: | ČSN EN 1870-15 (Zobrazit podrobnosti) |
| Datum vydání/vložení: | 2018-05-01 |
| Třidící znak: | 496130 |
| Obor: | Bezpečnostní a hygienické předpisy |
| ICS: |
|
| Stav: | Platná |
‹
Nahlásit chybu
POZNÁMKA 1 k heslu Viz obrázek 2.

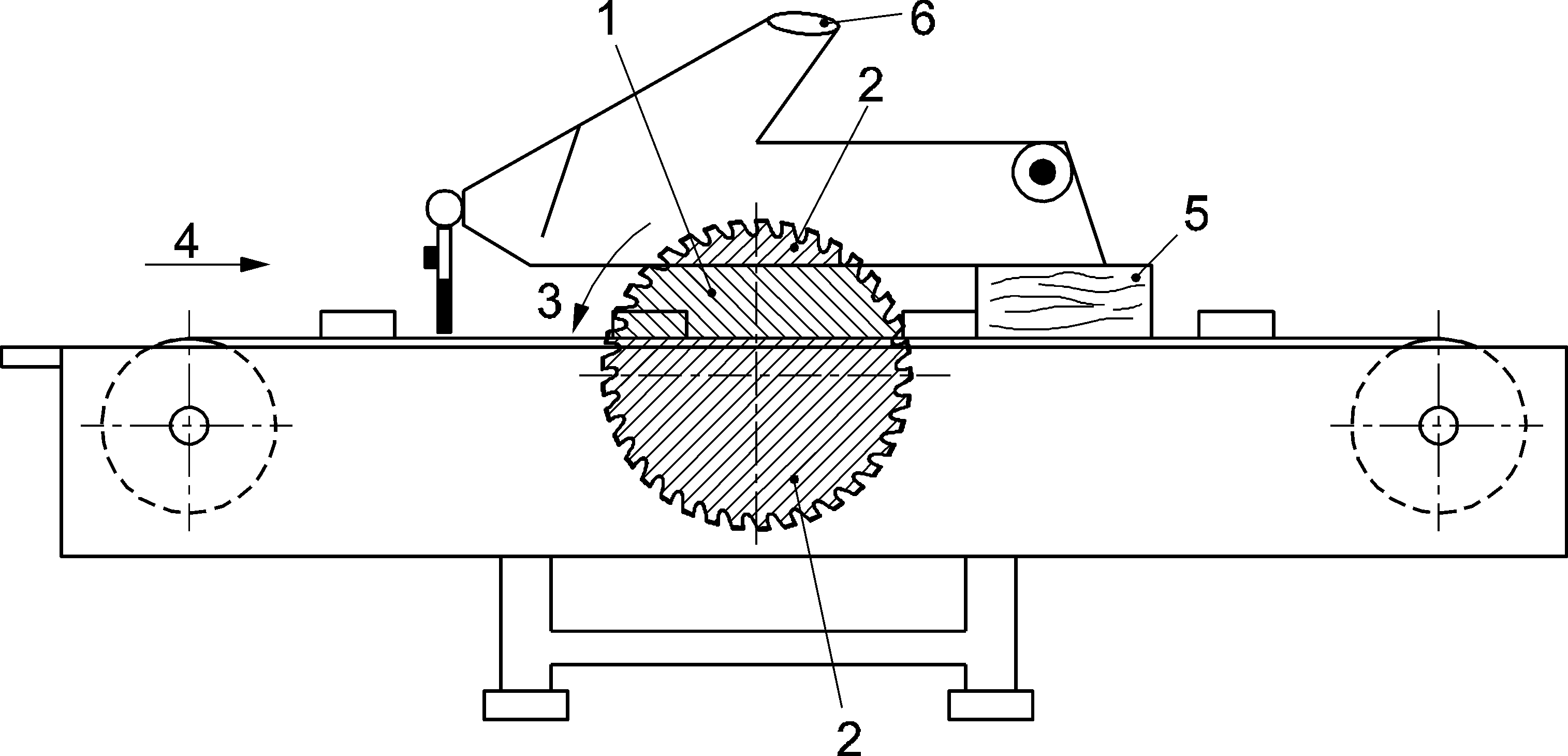

Legenda 1 pracovní prostor pilového kotouče 2 nepracovní prostor pilového kotouče 3 smysl otáčení pilového kotouče 4 směr posuvu 5 obrobek 6 vývod odsávání Obrázek 2 – Pracovní/nepracovní prostor pilového kotouče
Key 1 cutting area of the saw-blade 2 non-cutting area of the saw-blade 3 direction of saw-blade rotation 4 feed direction 5 work-piece 6 extraction outlet Figure 2 — Cutting/non-cutting area of the saw-blade
3.2.8 nepracovní prostor pilového kotouče
(non-cutting area of the saw-blade) prostor, ve kterém není pilový kotouč zapojen do procesu obráběníPOZNÁMKA 1 k heslu Viz obrázek 2.
Legenda 1 pracovní prostor pilového kotouče 2 nepracovní prostor pilového kotouče 3 smysl otáčení pilového kotouče 4 směr posuvu 5 obrobek 6 vývod odsávání Obrázek 2 – Pracovní/nepracovní prostor pilového kotouče
3.2.8 non-cutting area of the saw-blade
area of the saw-blade which is not covered by the work-piece during the cutting process Note 1 to entry: See Figure 2. Key 1 cutting area of the saw-blade 2 non-cutting area of the saw-blade 3 direction of saw-blade rotation 4 feed direction 5 work-piece 6 extraction outlet Figure 2 — Cutting/non-cutting area of the saw-blade
