ČSN EN 13237 - Prostředí s nebezpečím výbuchu - Termíny a definice pro zařízení a ochranné systémy určené pro použití v prostředí s nebezpečím výbuchu
| Stáhnout normu: | ČSN EN 13237 (Zobrazit podrobnosti) |
| Datum vydání/vložení: | 2013-04-01 |
| Třidící znak: | 389631 |
| Obor: | Prevence a ochrana proti výbuchu |
| ICS: |
|
| Stav: | Platná |
3.15 oblast výbušnosti, (explosion area)
plocha mezi hraničními křivkami tvořenými mezemi výbušnosti hořlavých látek v různých směsích se vzduchem a inertním plynemPOZNÁMKA 1 k heslu Viz obrázek 1.POZNÁMKA 2 k heslu V mnoha případech mezní koncentrace vzduchu odpovídá nejvyššímu bodu hraniční křivky.

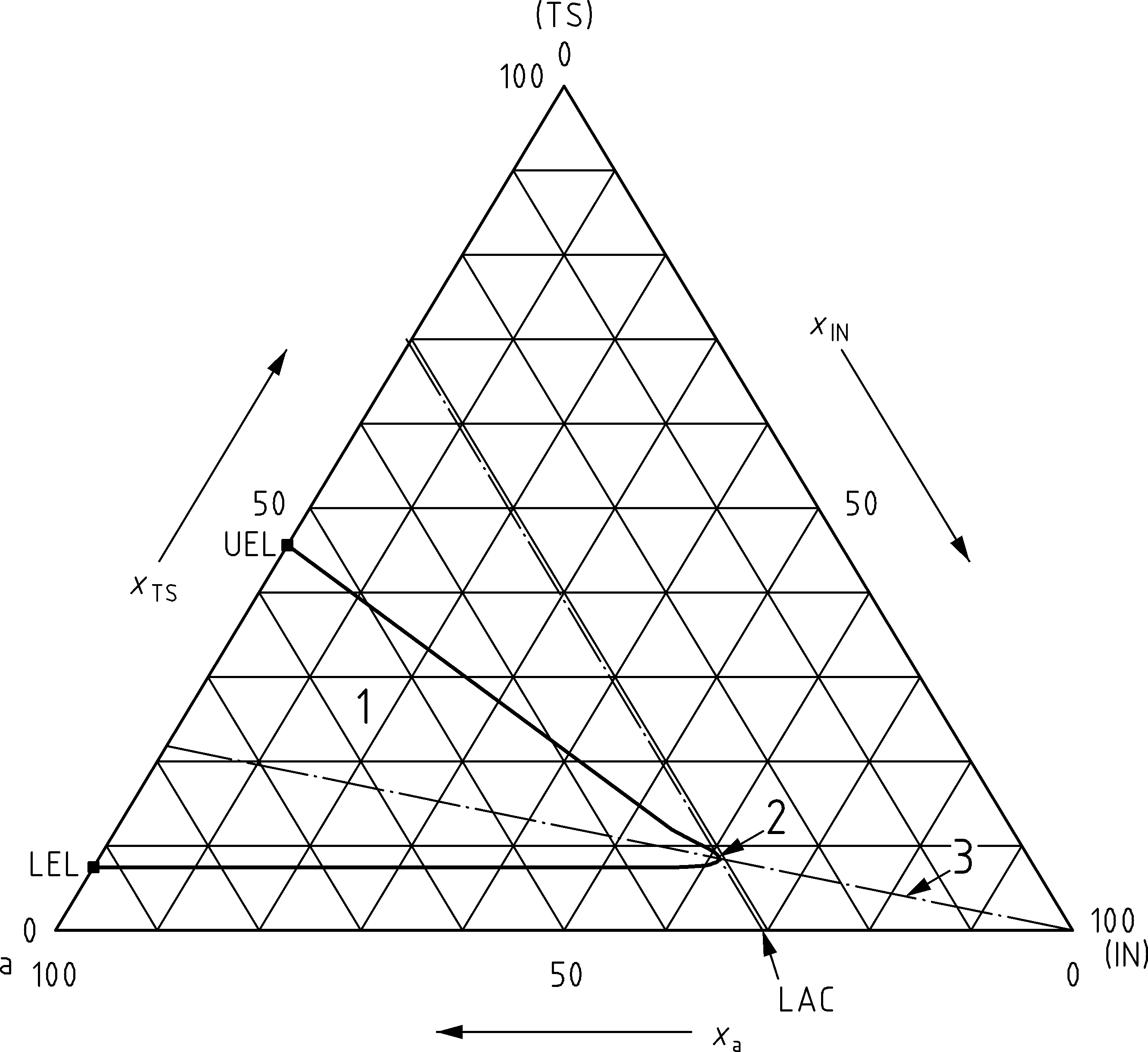

Legenda 1 oblast výbušnosti
2 vrchol
3 stochiometrická čára
x molární podíl v %
IN inertní plyn
TS zkoušená látkaa vzduch
Obrázek 1 – Oblast výbušnosti pro tří složkový systém zkoušené látky, vzduchu a inertního plynu
3.15 explosion area
area inside the boundary curve formed by the explosion limits of a flammable substance in various mixtures with air and inert gas
Note 1 to entry:
See Figure 1.
Note 2 to entry: In many cases the limiting air concentration corresponds to the apex of the boundary curve.
Key 1 explosion area
2 apex
3 stoichiometric line
x molar fraction in %
IN inert gas
TS test substancea air
Figure 1 — Explosion area for a ternary system of test substance, air and inert gas
