ČSN IEC 60050-351+A1 - Mezinárodní elektrotechnický slovník – Část 351: Technologie řízení

Stáhnout normu: ČSN IEC 60050-351+A1 (Zobrazit podrobnosti)
Datum vydání/vložení: 2016-08-01
Zdroj: http://www.electropedia.org/iev/iev.nsf/SearchView?SearchView&Query=field+SearchFields+contains+351+and+field+Language=en&SearchOrder=4&SearchMax=0
Třidící znak: 330050
Obor: Terminologie - Mezinárodní slovník
ICS:
  • 01.040.25 - Strojírenství (názvosloví)
  • 25.040.40 - Měření a řízení průmyslových procesů
Stav: Platná
Terminologie normy
Nahlásit chybu

351-44-01 funkční schéma, funkční diagram

symbolická prezentace akcí v systému pomocí fukčních bloků, sumačních bodů, bodů větvení spojovaných řídicími spoji

Viz: obrázek 1 a obrázek 2.

POZNÁMKA 1 k heslu Řídicí spoj není nezbytně představován fyzickým spojením, jako jsou elektrické vodiče.

POZNÁMKA 2 k heslu Fukční bloky, akční spoje, sumační body a body větvení jsou prvky funkčního diagramu.

POZNÁMKA 3 k heslu Toto heslo má v IEC 60050-351:2006 číslo 351-23-01.

Obr351_001

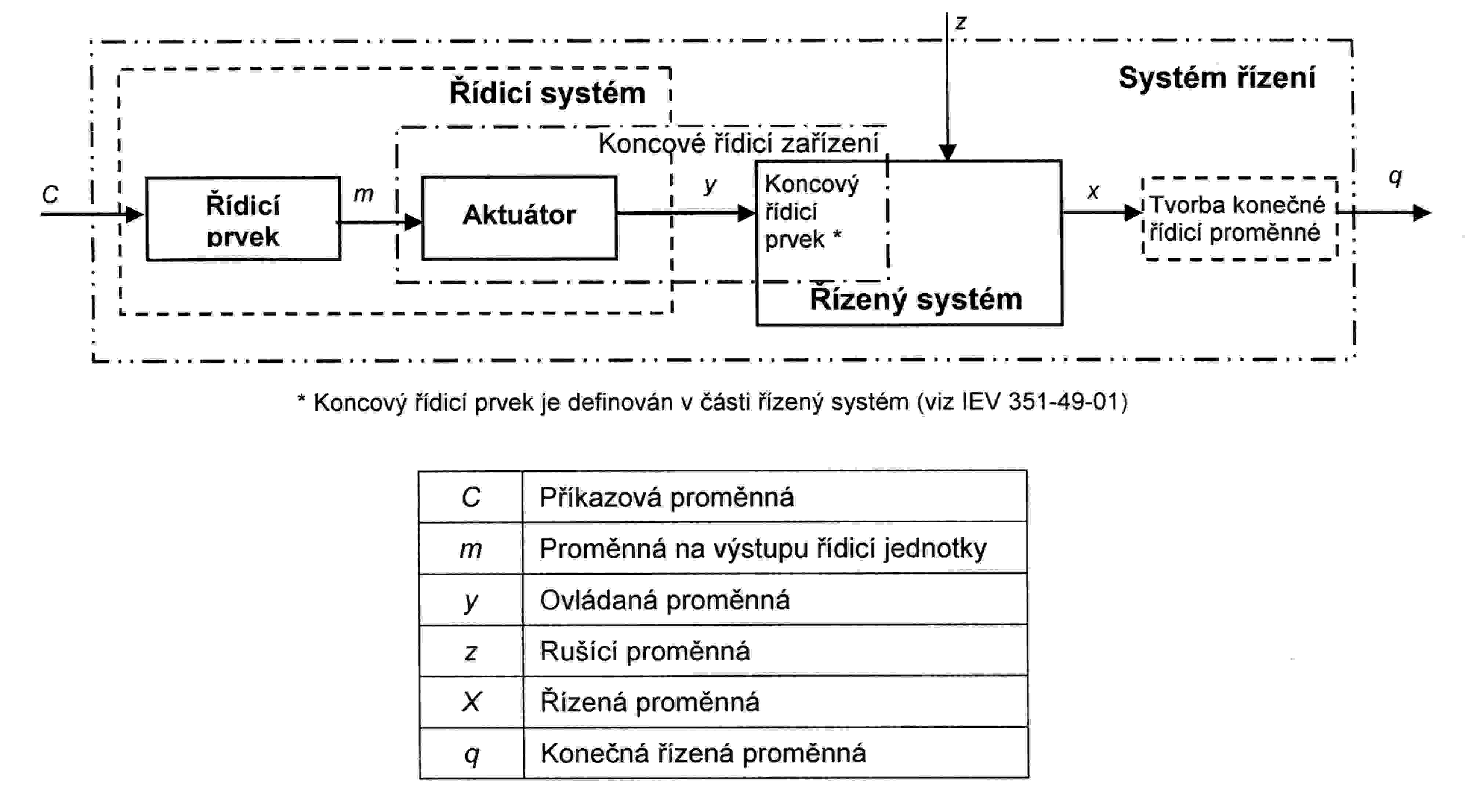

Obrázek 1 – Funkční diagram ukazující typické prvky základního řídicího systému s otevřenou smyčkou

60050-351_obr2

* Koncový řídicí prvek je definován v části řízený systém (viz IEV 351-49-01)

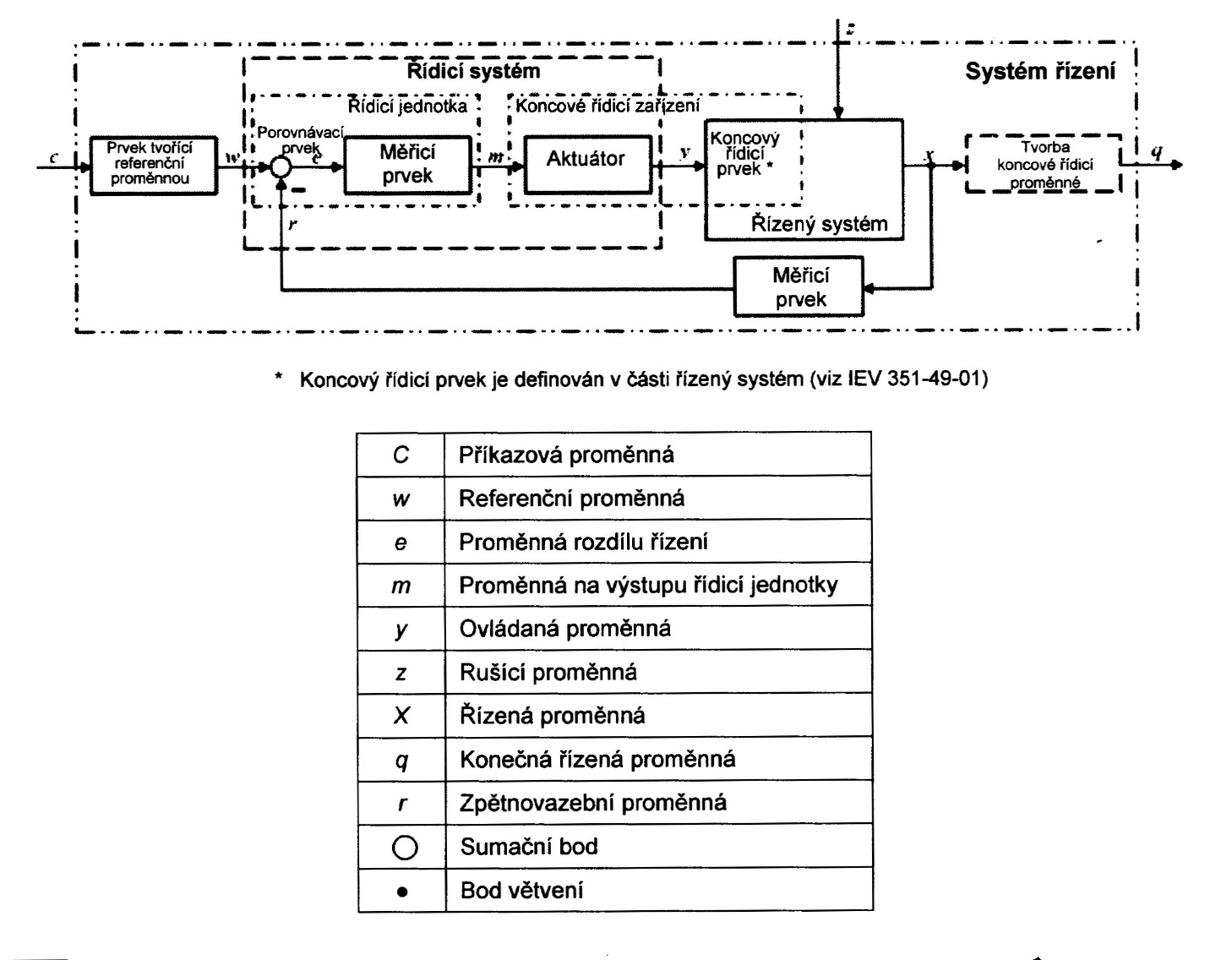

Obrázek 2 – Funkční diagram ukazující typické prvky základního řídicího systému s uzavřenou smyčkou

351-44-01 functional diagram

symbolic representation of the actions in a system by functional blocks, summing points and branching points linked by action lines

SEE: Figures 1 and 2.

Note 1 to entry: The action lines do not necessarily represent physical connections, like electrical wires.

Note 2 to entry: Functional blocks, action lines, summing points, and branching points are elements of the func-tional diagram.

Note 3 to entry: This entry was numbered 351-23-01 in IEC 60050-351:2006.

Figure 1 – Functional diagram indicating typical elements of an elementary open-loop control system

Figure 2 – Functional diagram indicating typical elements of an elementary closed-loop control system
