ČSN IEC 60050-351+A1 - Mezinárodní elektrotechnický slovník – Část 351: Technologie řízení

Stáhnout normu:	ČSN IEC 60050-351+A1 (Zobrazit podrobnosti) Zákazníci, kteří mají na svém počítači sjednanou od České agentury pro standardizaci (ČAS) službu ČSN on-line pro elektronický přístup do plných textů norem v pdf (verzi pro firmy nebo pro jednotlivce), mohou zde přímo otevírat citované ČSN.
Datum vydání/vložení:	2016-08-01
Zdroj:	http://www.electropedia.org/iev/iev.nsf/SearchView?SearchView&Query=field+SearchFields+contains+351+and+field+Language=en&SearchOrder=4&SearchMax=0
Třidící znak:	330050
Obor:	Terminologie - Mezinárodní slovník
ICS:	01.040.25 - Strojírenství (názvosloví) 25.040.40 - Měření a řízení průmyslových procesů
Stav:	Platná

Terminologie normy

‹

Nahlásit chybu

351-53-10 přechod

prvek funkčního diagramu dovolující přechod z předchozího kroku k následujícímu kroku, kde přechod závisí na podmínkách přechodu

POZNÁMKA 1 k heslu Přechod je umožněn, jestliže všechny bezprostředně předcházející kroky, spojené s tímto přechodem nasměrovanými spoji, jsou aktivní.

POZNÁMKA 2 k heslu Přechod se stane aktvním jestliže se podmínky přechodu stanou pravdivými a přechod je takto objasněn; přechod aktivuje následující a deaktivuje předchozí krok (viz obrázek 23).

POZNÁMKA 3 k heslu Jeden přechod může spojit jeden nebo několik předchozích kroků k jednomu nebo několika následujícím krokům.

POZNÁMKA 4 k heslu Toto heslo má v IEC 60050-351:2006 číslo 351-29-24.

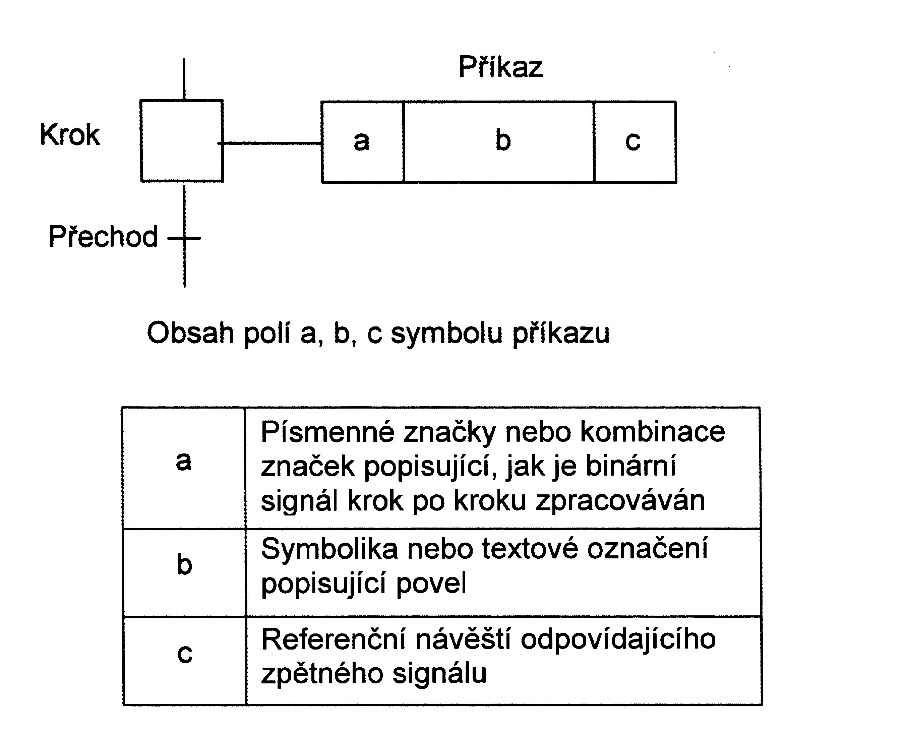

60050-351_obr23

Obrázek 23 – Symboly kroku, přechodu a povelu u sekvenčního řízení

351-53-10 transition

element of a function chart allowing the transit from a preceding step to the following step where the transition depends on a transition condition

Note 1 to entry: A transition is enabled if all the immediately preceding steps, connected to this transition by directed links, are active.

Note 2 to entry: A transition becomes effective, if its transition condition becomes true and the transition is cleared by this; the transition activates the following and deactivates the preceding step (see Figure 23).

Note 3 to entry: One single transition can link one or several preceding steps to one or several following steps.

Note 4 to entry: This entry was numbered 351-29-24 in IEC 60050-351:2006.
