561-02-25 křížový filtr

filtr, který má alespoň čtyři rezonátory s PAV, zapojené v řádě tak, že tvoří síť, kde dva nesousedící uzly tvoří vstupní svorky filtru a zbývající dva uzly tvoří výstupní svorky filtru (můstkový obvod)

$Popis: P:\publishing\TEMP GM\2014_IEV 561\FINAL\snapshot1_files\561-fig13.png$

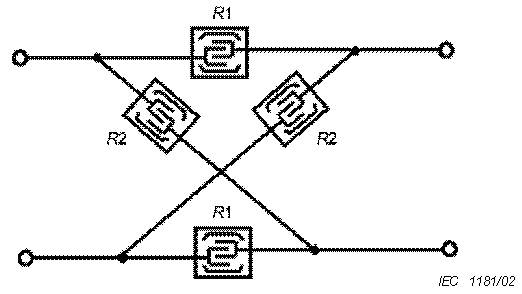

Obrázek 13 – Konfigurace křížového filtru

POZNÁMKA 1 k heslu Křížový filtr lze použít pro symetrické (souměrné) zapojení obvodů.

561-02-25 lattice filter

filter having at least four SAW resonators connected in series to form a mesh, where two non-adjacent junction points are used as input terminals, while the remaining two junction points are used as output terminals (bridge circuit)

$Popis: P:\publishing\TEMP GM\2014_IEV 561\FINAL\snapshot1_files\561-fig13.png$

Figure 13 – Configuration of a lattice filter

Note 1 to entry: A lattice filter can be used for balanced circuits.
