561-03-15 linearita zdvihu kmitočtové modulace

míra přenosové charakteristiky modulačního systému ve srovnání s ideální funkcí (přímkou), obvykle se vyjadřuje jako dovolená nelinearita plného rozsahu stanoveného zdvihu v procentech

POZNÁMKA 1 k heslu Linearita modulace se může také vyjádřit pomocí dovoleného zkreslení signálu základního pásma produkovaného modulátorem (například: intermodulace a produkty harmonického zkreslení nesmí překročit –40 dB vzhledem k celkovému výkonu modulačního signálu).

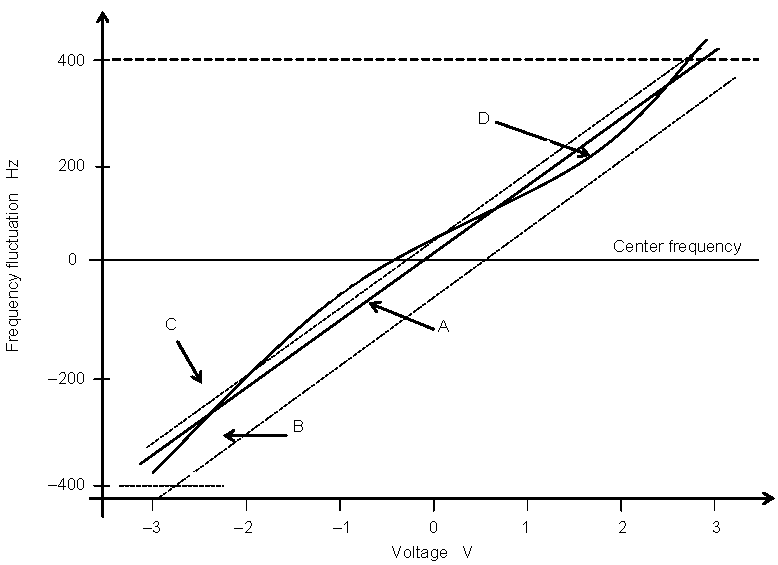

POZNÁMKA 2 k heslu Na obrázku 19 je vynesen výstupní kmitočet typického modulovaného oscilátoru s předepsanou modulační charakteristikou 133,3 Hz/V v rozsahu ±3 V, s dovolenou nelinearitou ±5 %. Křivka D je skutečná charakteristika, porovnávaná s ideální křivkou (A) a s mezemi (křivky B a C).

Obrázek 19 – Typické charakteristiky kolísání kmitočtu

561-03-15 linearity of frequency modulation deviation

measure of the transfer characteristic of a modulation system as compared to an ideal (straight line) function, usually expressed as an allowable non-linearity in per cent of the specified full range deviation

Note 1 to entry: Modulation linearity can also be expressed in terms of the permissible distortion of base-band signals produced by the modulation device (for example, intermodulation and harmonic distortion products shall not exceed –40 dB relative to the total modulating signal power).

Note 2 to entry: Figure 19 is a plot of the output frequency of a typical modulated oscillator specified to have a modulation characteristic of 133,3 Hz/V over a range of ±3 V, with an allowed non-linearity of ±5 %. Curve D is the actual characteristic compared with the ideal (curve A) and the limits (curves B and C).

$Popis: P:\publishing\TEMP GM\2014_IEV 561\FINAL\snapshot1_files\561-fig19-en.png$

Figure 19 – Typical frequency fluctuation characteristics
