561-03-27 doba růstu čela
časový interval potřebný pro změnu amplitudy signálu na čele impulzu mezi dvěma definovanými hladinami

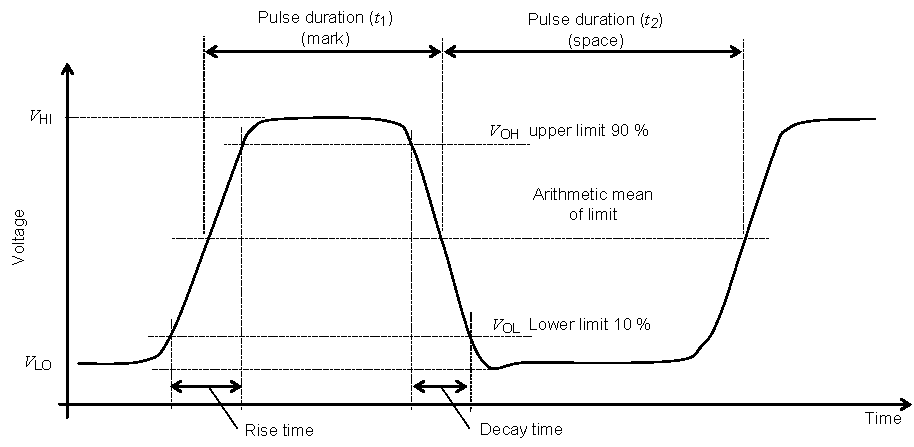

Obrázek 17 – Charakteristiky tvaru výstupního signálu
POZNÁMKA 1 k heslu Tyto úrovně mohou být dvě logické hladiny VOL a VOH nebo 10 % až 90 % jeho maximální amplitudy (VHI – VLO) nebo jakýkoliv jiný poměr definovaný v předmětové specifikaci,
kde je
VOL nízká úroveň výstupního signálu;
VOH vysoká úroveň výstupního signálu;
VHI horní plochá část napěťového impulzu;
VLO dolní plochá část napěťového impulzu.
561-03-27 rise time
time interval required for the leading edge of a waveform to change between two defined levels
Figure 17 – Characteristics of an output waveform
Note 1 to entry: These levels may be two logic levels VOL and VOH or 10 % to 90 % of its maximum amplitude (VHI – VLO), or any other ratio defined in the detail specification
where
– VOL is the low level output voltage
– VOH is the high level output voltage
– VHI is the upper flat voltage of the pulse waveform
– VLO is the low flat voltage of the pulse waveform.
