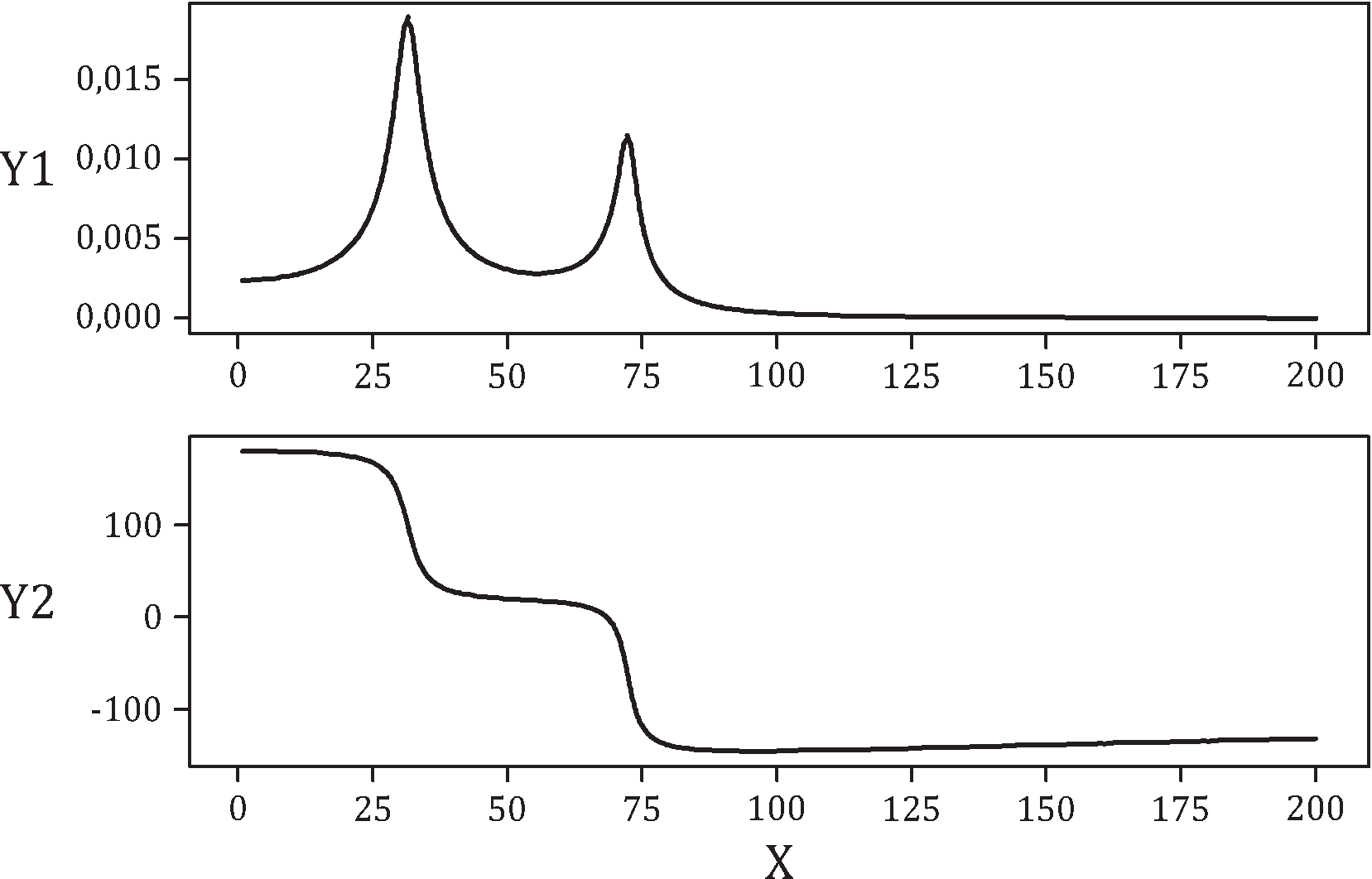

Legenda Y1 výchylka Y2 úhel (°) X frekvence (Hz) Obrázek 4 – Bodeho graf POZNÁMKA 1 k heslu Grafy se umísťují tak, aby vodorovné osy s frekvencí byly vyrovnané, aby zřetelně zobrazovaly související chování fáze a amplitudy. POZNÁMKA 2 k heslu Při posuzování strojních zařízení se někdy používá zvláštní případ Bodeho grafu, kdy se na vodorovné ose vynášejí otáčky a grafy odpovídají vibračním charakteristikám, jako je velikost a fáze. Jedním z takových použití je graf filtrované amplitudy a fáze vibrací 1x otáčková frekvence v závislosti na změně otáček stroje.
Key
3.5.43 Bodeho graf
(Bode plot) dvojice obdélníkových grafů, z nichž jeden znázorňuje amplitudu vibrací na svislé ose s příslušnými jednotkami a frekvenci na vodorovné ose s příslušnými jednotkami a druhý znázorňuje fázi vibrací na svislé ose s jednotkami ve stupních a frekvenci na vodorovné ose se stejnými jednotkami, jako jsou jednotky na amplitudovém grafu Legenda Y1 výchylka Y2 úhel (°) X frekvence (Hz) Obrázek 4 – Bodeho graf POZNÁMKA 1 k heslu Grafy se umísťují tak, aby vodorovné osy s frekvencí byly vyrovnané, aby zřetelně zobrazovaly související chování fáze a amplitudy. POZNÁMKA 2 k heslu Při posuzování strojních zařízení se někdy používá zvláštní případ Bodeho grafu, kdy se na vodorovné ose vynášejí otáčky a grafy odpovídají vibračním charakteristikám, jako je velikost a fáze. Jedním z takových použití je graf filtrované amplitudy a fáze vibrací 1x otáčková frekvence v závislosti na změně otáček stroje.
3.5.43 Bode plot
pair of rectangular plots, one displaying the amplitude of the vibration on the vertical axis with appropriate units and frequency on the horizontal axis with appropriate units, and the other displaying the phase of the vibration on the vertical axis with units of degrees and frequency on the horizontal axis with the same units as those in the amplitude plot Key Y1
displacement
Y2
angle (°)
X
frequency (Hz)
Figure 4 — Bode plot Note 1 to entry: The plots are placed so that the horizontal frequency axes are aligned to clearly display related phase and amplitude behaviour. Note 2 to entry: In machinery assessment, a special case of the Bode plot is sometimes used which uses speed as the horizontal axis and plots corresponding vibration features such as magnitude and phase. One such use is to plot the filtered 1x turning speed vibration magnitude and phase as the machine RPM changes.
